9zip.ru  Виртуальный музей старых радиодеталей XX века Что внутри?Необычная телевизионная "лампа". Необычна она тем, что имеет пластмассовый корпус. Чтобы узнать, что находится внутри этой лампы, её решено было разобрать. Пластмасса оказалось довольно мягкой и скоро стало понятно, что же это такое. Данная "лампа" представляет из себя полупроводниковую замену высоковольтного кенотрона блока строчной развёртки лампового телевизора. Устанавливается вместо лампы, содержит внутри два высоковольтных диода, соединённых последовательно. Через отверстие в дне пластмассового корпуса залита эпоксидка.  Кремниевый транзистор КТ932, структуры p-n-p, усилительный. Предназначен для применения в широкополосных усилителях мощности и автогенераторах.  КТ935. Кристалл с каплей прозрачного компаунда.  Модуль УПЧЗ от субмодуля радиоканала СМРК-2-1. Интересен способ пайки кристалла - напоминает прообраз современных BGA.  Те, кому интересно, почему у транзистора ГТ402 такая странная форма, могут найти ответ в представленном здесь фото:  Для отвода тепла без радиатора. Родственник - ГТ403. Внутри - порошок, предположительно теплопроводящий SiO2+ZnO.  Кристалл:  А эти конденсаторы рассматривались здесь. Данные экземпляры достались уже с повреждениями и использование их не представлялось возможным, поэтому они были разобраны путём нагрева (детали корпуса запаяны). Внутри оказалось всё самое обычное:  Тиристор Т112-10-10. Круглый кристалл, покрытый чем-то, похожим на силикон.  Транзистор КТ630.   22 марта 2018 16.8.24 пт, 0:36
тесла  комментировать 23 марта 2018 нажми, чтобы увеличить
27.5.19 пн, 21:01
Золото не для ВЧ а для лучшего контакта - не окисляется. В приёмнике Р-250 этой проволоки на контактах почти 3 грамма, а сам приёмник всего лишь коротковолновый. комментировать 23 марта 2018 27.5.19 пн, 21:04 Если на просвет пружина ржавая, то можно выкидывать в мусор. Впрочем если даже нет, то тоже можно. 21.9.19 сб, 0:57
Примитив, конечно, древний, но держал 1000 В обратного напряжения! комментировать 31 марта 2018 нажми, чтобы увеличить
комментировать 22 октября 2018 нажми, чтобы увеличить
комментировать 24 декабря 2018 нажми, чтобы увеличить
комментировать 15 апреля 2019 нажми, чтобы увеличить
комментировать 15 апреля 2019 нажми, чтобы увеличить
19.11.20 чт, 21:05
А сие уже вроде как и не микросхема, а скорее микросборка, содержащая БК ИМС. комментировать 15 апреля 2019 комментировать 18 апреля 2019 комментировать 09 мая 2019 11.5.19 сб, 21:13
Это самый последний вариант, с чипом К724ТП2-3. комментировать 09 мая 2019 11.5.19 сб, 21:16 Тоже последний выпускавшийся вариант, самый упрощённый и дешёвый. 23:28 Интересно, а на какое напряжение эти конденсаторы? 12.5.19 вс, 8:00
Обычно были 4700 пф 150 вольт, но могут и отличаться. комментировать 12 мая 2019 нажми, чтобы увеличить13.5.19 пн, 16:50
Самая первая разновидность, выпуск с 1980 по, примерно, 1983 год. Потом были на чипах. Диоды типа МД3, транзисторы КТ359А. комментировать 22 мая 2019 нажми, чтобы увеличить
22.5.19 ср, 16:41
"Варимю" - лампа с удлинённой характеристикой. Если присмотреться, то на первой фотографии виден меняющийся шаг витков первой сетки. комментировать 25 июня 2019 25.6.19 вт, 16:58 Всё верно - в справочниках говорилось что помеченные выводы это внешняя обкладка. Её землить для уменьшения наводок и паразитных связей. 19.3.22 сб, 14:34 загнутых выводов у них я не видел. видел удлиненные ( так же для наружных обкладок ). посмотрите данную картинку и найдите отличия в изгибах, особенно верхний правый. 14:38 выводы загнуты неровно и в разных плоскостях, а для чего смыто покрытие!!!??? а еще цвет покрытия обозначает ТКЕ. 3.1.23 вт, 8:23 Есть подозрение, что миф про "направленность" деталей для УМЗЧ пошел именно от таких обозначений. Справочники и учебники тех лет ясно указывают на маркировку внешней обкладки у КД и КТ конденсаторов. Загнутые выводы на фото - конденсаторы паялись навесным монтажом и "земляные" выводы закручивались на шпильки корпуса, если взять неиспользованный конденсатор или демонтированный с платы - такого загиба не будет. Цвет корпуса не всегда совпадает с ТКЕ (опять же из справочников)-были варианты с цветом и буквами. 5.1.23 чт, 14:38

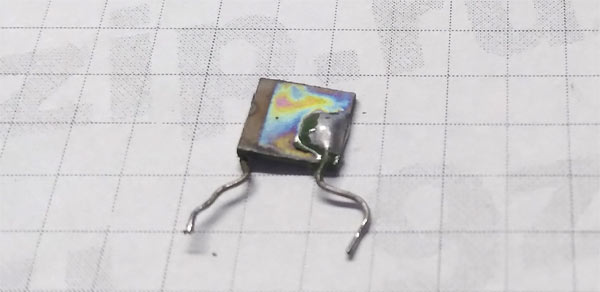

Выводы загнуты перед съёмкой, чтобы как-то пометить ту сторону, где была точка. Ведь после смывания краски этого будет уже не узнать. комментировать 05 августа 2019 нажми, чтобы увеличить
5.8.19 пн, 16:33 Теперь только в цветмет, товарищ варвар. Анод, катод и арматура - чистый никель, сетки могут быть и молибденовые, насчёт именно 6А7 не уверен. Нить накала - вольфрам. Выводы сквозь стекло - ковар (сплав такой, не ценный). 6.8.19 вт, 17:12 Эти фотки присланы мной. Я не варвар! Эти лампы некондиционные. Что лучше: выбросить их или запечатлеть для истории? И цветметом не интересуюсь. 19:42
А в чём была некондиция - краска облупилась? Если вакуум цел и накал не оборван то лампу всегда можно куда-то впаять. Даже если эмиссия фиговая, режим измени и лампа работать будет. комментировать 05 августа 2019 нажми, чтобы увеличить
5.8.19 пн, 16:40 Вообще зря такая вивисекция. Там, в лампах, ядовитых металлов более чем достаточно - барий, стронций, торий. Ртуть ещё может быть - при откачке ртутные насосы используются. Да и других металлов хватает, это только те, что с ходу вспомнил. 23:18 У некоторых прямонакальных ламп был торированный катод, но откуда стронций? 6.8.19 вт, 8:41 Белый налёт на катоде - сложный состав, дающий высокую эмиссию электронов при нагреве. Там какой отравы только нет! Справочник "Основы электроники" И.П.Жеребцов. МРБ № 647, издательство "Энергия", 1967 год. Страница 46, глава "Оксидные катоды". 17:15 Скорее всего это справедливо для некоторых генераторных ламп, а тут же обычный оксид алюминия. 18:13 А что, собственно, опасного в оксидах стронция и бария? 19:33 В микродозах - ничего, но эти металлы не выводятся из организма, накапливаются, рано или поздно неприятности будут. В маломощных лампах оксидный слой более сложный по составу из-за меньшей температуры катода чем в мощных генераторных. 20:01 Не путай изолирующий слой на нити накала в лампах с косвенным накалом и оксидный слой на катоде. Изоляция нити от катода - да, оксид алюминия, алунд. Оксидный же слой на катоде - жуткая дрянь с ядовитыми металлами. Их там с десяток, разных. 30.8.19 пт, 20:24
У нас во многих городах вышел на улицу - не меньше дряни надышишься. комментировать 18 сентября 2019 18.9.19 ср, 16:44
Два n-p-n транзистора с общими коллекторами (вывод справа внизу). Не регламентировались для работы в линейном режиме, только для коммутации. Максимальные: ток 10 мА, напряжение 6,5 или 3,5 вольт для разных групп. Древний хлам. комментировать 20 сентября 2019Китайский аналог - 6E2. нажми, чтобы увеличить
комментировать 20 сентября 2019 нажми, чтобы увеличить
20.9.19 пт, 17:14 Любопытно. Внизу явно два относительно мощных транзистора параллельно (гребенчатая структура), но в схеме самой микросхемы ничего подобного нет. 18.11.19 пн, 17:40
Разница в "номиналах" некоторых резисторов? А почему бы и нет, если у этих ИС диапазон выходных напряжений разный. комментировать 31 октября 2019 нажми, чтобы увеличить
31.10.19 чт, 17:50 Лет 30 назад один мой знакомый "левша" соорудил из такой микросхемы видеокамеру. Даже чего-то показывала, но было непонятно, что именно. 19.2.21 пт, 10:51 Показывать она может только состояние ячеек своей памяти, а не окружающее пространство. Окошко служит для обнуления ячеек памяти. 11:42
Это делалось из микросхемы ОЗУ в керамическом корпусе. комментировать 01 ноября 2019 нажми, чтобы увеличить
18.11.19 пн, 17:50 "точка" из карбонильного Fe наносилась в процессе контроля, когда ещё ИС находилась на пластине. После разделения пластины на отдельные "чипы" ИС, они проходили через так называемый магнитный сепаратор, в котором только "помеченные" чипы в нём оставались. 19.3.22 сб, 14:43
прозрачное окно использовалось для отладочных микросхем с уф стиранием ПЗУ, которое там ЕСТЬ! комментировать 01 ноября 2019 нажми, чтобы увеличить
комментировать 15 ноября 2019 нажми, чтобы увеличить
18.11.19 пн, 16:50
Вот за эти фотки спасибо! Давно уже хотел узнать как устроены такие резисторы, но ломать хорошие исправные детали жаба не дозволяла. Теперь всё понятно, благодарю. комментировать 03 декабря 201915.12.19 вс, 18:33 250 ампер-часов? Круто, даже очень! Интересно, какой максимальный ток эта батарея могла выдать? Ведь ёмкость определяется как "ток в течении часа". Неужели и правда 250 ампер? 16.12.19 пн, 0:41 Вряд ли у неё настолько малое внутреннее сопротивление. Если не ошибаюсь, номинальный ток - 500 мА, а вот каков реальный ток короткого замыкания - неизвестно. Боюсь, что после такой проверки батарею можно было сразу выбросить. 30.1.23 пн, 20:24
Лет эдак 60 тому назад на Оби элементы "Бакен-А" монтировались именно в бакены - такие речные знаки дорожного движения. Питали одну маломощную лампу накаливания, которая включалась только в темноте. Фотоэлемент. Почти каждую неделю обходил с дядькой-бакенщиком свой участок, проверяли исправность, элемента хватало на всю навигацию - ночи летом короткие. спал после этих работ как убитый. В тех местах бытует поговорка - спит, как сын бакенщика! Ностальгия, однако. комментировать 04 марта 2020 нажми, чтобы увеличить
комментировать 13 сентября 2020 нажми, чтобы увеличить
комментировать 09 октября 2020 комментировать 19 ноября 2020 комментировать 10 января 2022 комментировать 10 апреля 2023 11.4.23 вт, 8:54 Крупные крестики слева - это полевые транзисторы, более мелкие прямоугольнички на крестиках справа - также транзисторы. Белый кружок - это диэлектрический резонатор. Подобные конверторы можно довольно легко переделать на передачу радиосигнала на 10 ГГц. 10:22 Плата каремическая или армированный фторопласт? Круглые транзисторы в корпусе S02 если имеют маркировку C, то это, вероятно, NE3512S02. Подобные транзисторы боятся статики и перегрева, если они нужны где-то в схеме, то можно просто вырезать кусок платы с транзистором, и уже к нему припаяться. Микросхема с 6 выводами - MMIC. 21:21 а слева сверху что такое чёрненькое 4х4? с неё идёт смещение и питание на первый каскад. 12.4.23 ср, 13:16 Контроллер питания. 16:59 а какую функцию выполняет транзистор в центре? первый, возле маркировки 48FI3CR, это увч, косой крестик справа вверху - второй увч, потом фильтр, потом смеситель на косом крестике справа, и выход пч на шестиножку. это всё понятно, а вот центральный полевик зачем? 22:52
Первый и второй - это УВЧ. комментировать 22 апреля 2023 комментировать
Хочешь почитать ещё про старые радиодетали? Вот что наиболее популярно на этой неделе: Конденсаторы неполярные Трансформаторы сетевые, выходные и дроссели Динамические головки и иная акустикаЕсть вопросы, комментарии? Напиши:
Re: сп-5-3 устройство
спасибо за интересный обзор и фото
Не, точно не оно. Какой-то немецкий журнал, синяя обложка, вот и всё. Уже прошло четверть века, хорошо, что хотя бы это в памяти осталось, и то только потому, что сам захотел такое попробовать проверить. А речь шла не о динамической ОЗУ, а о УФ РПЗУ, это точно помню. Там автор ещё говорил, что современные микросхемы не подходят, а проверял он какие-то совсем уж древние девайсы 70-х годов.
Если речь идёт о статье в журнале Electronic & Wireless World, то там наверное была микросхема DRAM NEC4164.
Почитал тут быстрые комменты и заинтересовался упоминанием про видеокамеру из микросхемы памяти. В конце девяностых я учился в академии и на первом курсе нас натаскивали по программе углублённого изучения немецкого языка в прикладном аспекте технической направленности...
(Во я загнул предложение, самому страшно...) М-да, ну так вот, для практики мы брали в библиотеке разную техническую литературу на немецком языке и штудировали её, дословно. Периодику там, журналы разные, справочники, научные статьи, ну и тому подобное. Однажды мне попалась статья как раз по этой теме - фотоматрицы. Автор предлагал использовать вместо дорогих и сложных ПЗС более дешёвые РПЗУ с УФ стиранием. Дескать, если в ПЗУшке буферные регистры данных сделаны не на триггерах, а на простой логике, то можно записать туда не ноль и не единицу, а некое среднее значение. У логических элементов есть некоторый участок линейной работы, небольшой, меньше 1 вольта, но есть. Тогда при освещении кристалла сигнал от такой "записанной наполовину" ячейки будет меняться. Но если там триггеры, то они не пропустят средний уровень, а дадут только 1 или 0 на выходе. Как-то так, в общем. Помню, в статье говорилось, что автор провёл эксперименты с разными РПЗУ и получил вполне различимое, хоть и искажённое, изображение. Да, ещё говорилось, что разрешение такой матрицы невелико, но зато она обладала очень высоким быстродействием - тысячи кадров в секунду. Так что может быть и не такой уж и бред насчёт видеокамеры.
При замене высоковольтного кенторона этим приспособлением исчезает нагрузка на накальную обмотку строчника. Увеличивается ли от этого анодное напряжение кинескопа?
Особенно понравилась лампа если бы в свое время ими можно было бы заменить вечно "больную" 1Ц21П у которой как всегда не долгий срок службы в телевизорах.
Думал, внутри упчз стоит к174ур4, оказывается микросхема в миниатюрном корпусе. Смотрится очень современно. Прямо как в китайских сборках.
